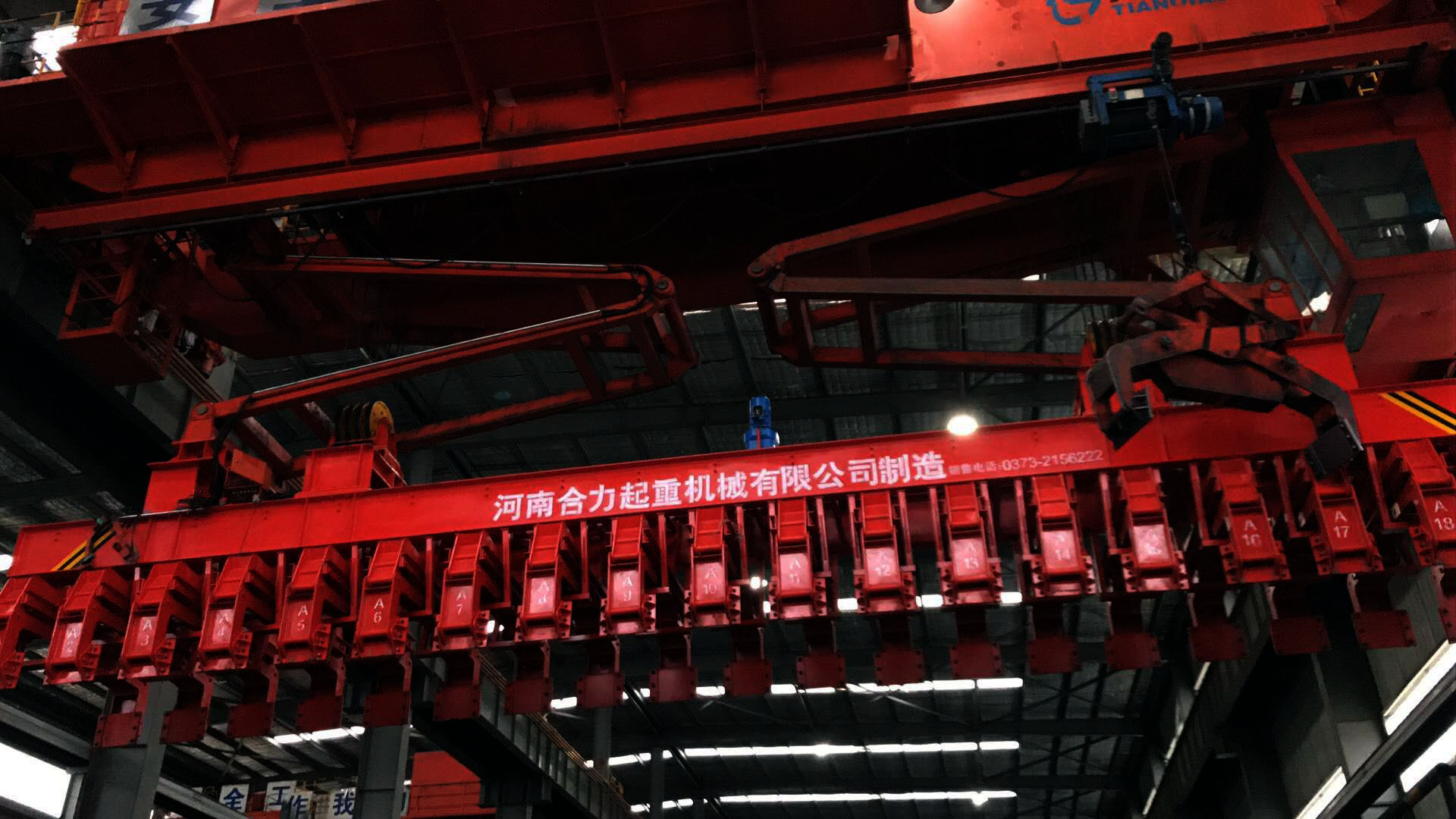

堆垛起重机

         阳极堆垛天车是阳极仓库中的关键设备，主要用于堆放和运输生、熟阳极碳块。它能完成下列工艺操作：

        一对21块横向排列的碳块进行堆放和运输。

        一可利用单块夹具搬运单个阳极碳块，并能进行车间内的零星吊运。

        阳极堆垛天车由桥架与端梁装配、夹具装置、主卷扬机构、平衡轮、定滑轮、动滑轮、电动葫芦、润滑系统、导

向装置、限位开关安装及电控系统等组成。

        天车有以下几个运动：大车运行、夹具升降运行夹具开闭、电葫芦升降和水平运行。

        天车有两套工作装置：一套是由21个机械夹具组成的夹具装置，该装置可同时抓取和堆放21个按宽度方向排列一

组的碳块。另一套是挂在桥架下部工字梁上的5T电动葫芦，该电动葫芦可沿工字钢轨移动，其吊钩可用于车间内的零

星吊运和借助单块夹具吊运单个碳块。天车的全部动作均可在操作室内操作完成。
